成形面積とは、金型面積に対して製品が何面取り付けられるかと言う事になります。
また、金型の構造上、製品と製品の間隔は金型の厚み8mm＋蒸気室が必要となるため、最低40mmの確保が必要となります。
※形状や発泡圧により金型の強度が必要となる場合は、厚みに変更が生じます。

弊社にて可能な成形面積はタイプＡ、Ｂ、Ｃ�@、Ｃ�A、Ｄの通りとなります。

・タイプＡ：成形面積：400×300×150H
　　　　　　小ロット生産に適しており、上記サイズ以下の金型製作も可能で、
　　　　　　様々な形状の対応が出来ます。

・タイプＢ：成形面積：420×570×200H
　　　　　　小ロット、中ロットの生産が可能です。
　　　　　　小さい製品や低倍率（発泡密度が高い（硬い））成形品に適しております。

・タイプＣ�@：成形面積：740×540×200H
　　　　　　　小ロット、中ロットの生産が可能です。　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　産業用緩衝材、薬品保冷箱、部品トレーの成形品に適しております。

・タイプＣ�A：成形面積：740×540×200H（240H）
　　　　　　　小ロット、中ロットの生産が可能です。
　　　　　　　産業用緩衝材、ヘルメット、部品トレーに適しております。
　　　　　　　タイプＣ�@の製品高さは200Ｈまでですが、240Ｈまで可能です。
　　　　　　　形状に依っては金型パーティングラインの変更が可能で、
　　　　　　　オーバーハングにより800×600まで成形面積が拡大出来ます。

・タイプＤ：成形面積：1230×1030×350H
　　　　　　大ロットや大きい製品の成形が可能です。
　　　　　　建築資材、農園プランター、トレーに適しております。

例えば、外寸150mm角（150mm×150mm）の製品を下記のタイプＢ、
タイプＣ�@、タイプＣ�Aにて金型取り数（面付け）を考えますと、
下記の様になります。
タイプＢは6ヶ取り、タイプＣ�@は8ヶ取り、タイプＣ�Aは12ヶ取りとなります。
タイプの選択は、生産数量や形状、パーティングライン等により異なり、金型費も変わりますので、その都度、説明をさせて頂きお客様の利点を優先し提案をさせて頂きます。

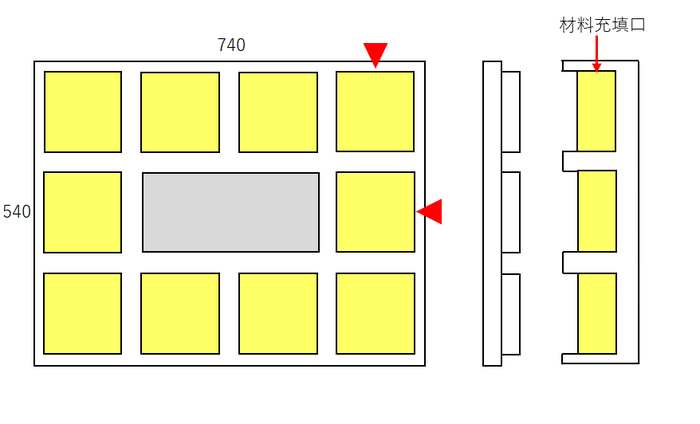

タイプＣ�@の材料充填口は側面（横）、タイプＢ材料充填口は背面（底）のため、中心（グレー）部の面積は使用できません。

タイプＣ�A
成形面積：740×540×200H（240H）

成形面積はタイプＣ�@と同じで、充填口はタイプＢと同じですが、主に製品高さが低い（薄い）製品に適しております。
タイプＢ及びタイプＣの材料充填口は最大で12ヶ取りとなります。
このため、成形面積の計算上、20ヶ取りが可能場合でも、金型構造や成形機の仕様上、
材料充填口に制限があるため、最大で12ヶ取りになる場合があります。
また、製品によっては1ヶに付き材料充填口は2ヶ必要な場合は6ヶ取りになる場合があります。
